낙하 충격 하에서 CPVC 파이프의 취성 파괴 분석

고온 내성 및 산업용 부식 방지 배관 분야에서 CPVC는 탁월한 내열성과 화학적 안정성으로 인해 업계 표준 소재로 인정받고 있습니다. 그러나 실제 생산 및 가공 과정에서 높은 취성, 낮은 충격 저항성, 낙하 충격 시험 중 파손 경향 등의 문제가 오랫동안 많은 배관 제조업체를 괴롭혀 왔습니다. 많은 업체들이 파편화 또는 유리처럼 깨지는 듯한 취성 파괴를 보이는 이러한 파손 현상을 원료 수지의 품질 문제로 잘못 인식하고 있습니다. 하지만 실제로는 이러한 결함의 대부분은 배합 시스템의 불일치, 불균형한 공정 제어 또는 부적절한 윤활 시스템에서 비롯됩니다. 취성 및 충격 시험 실패와 관련된 이러한 고질적인 업계 문제를 근본적으로 해결하기 위해서는 장비 매개변수를 무분별하게 조정할 필요가 없으며, 세 가지 핵심 기술 영역을 최적화하는 것으로 충분합니다.

JWELL UPVC 파이프 압출기에 적합한 고온 내성 충격 보강제 선택하기

많은 제조업체들이 PVC-U 생산 경험을 바탕으로 CPVC 배합에 일반적인 CPE 135A 개량제를 첨가하는데, 이는 파이프 강도 부족으로 이어지는 주요 오류입니다. CPVC 가공에는 일반적으로 200°C 이상의 고온이 필요하지만, 일반 CPE는 내열성이 제한적입니다. 고온, 고전단 가공 환경에서 일반 CPE는 쉽게 성능 한계에 도달하거나 국부적으로 열화되어 충격 보강 효과가 급격히 감소하고, 결과적으로 파이프가 본질적으로 취성이 강해져 파손되기 쉬워집니다.

내충격성 ACR(아크릴레이트) 개량제 또는 고급 MBS로 교체하십시오. 안정적인 코어-쉘 구조를 활용하는 ACR은 고온, 고전단 조건에서도 우수한 분산성과 고무와 같은 탄성을 유지하여 배관에 지속적인 인성을 부여하고 취성 파괴의 근본 원인을 해결합니다.

가소화 정도를 정밀하게 제어합니다.

일반 PVC와 비교했을 때, CPVC는 가공 범위가 매우 좁습니다. 불충분한 가소화와 열분해 사이의 간격이 극히 좁아 충격 성능이 저하되는 주요 원인이 됩니다. 가소화 및 겔화 정도가 부족하면 주요 수지 입자가 완전히 융합되지 않아 파이프 내부에 응력이 집중되는 약한 계면이 다수 발생합니다. 이러한 계면은 균열 전파 경로가 되어 외부 충격 시 파이프가 쉽게 균열되거나 파손될 수 있습니다. 반대로, 가소화를 강화하기 위해 과도한 전단력을 가하면 과도한 전단열이 발생하여 폴리머가 약간 분해되고 내부에 미세 기공이 형성되어 파이프의 전반적인 충격 강도가 저하됩니다.

외부 윤활 시스템을 정밀하게 미세 조정함으로써 압출 중 마찰열을 효과적으로 줄이고 전단 온도를 엄격하게 제어할 수 있습니다. 이를 통해 CPVC는 용융 강도를 저하시키지 않으면서 최적의 가소화 상태에 도달하여 극단적인 조건과 관련된 가공 결함을 방지할 수 있습니다.

CPVC의 고점도 특성에 맞게 윤활 균형을 최적화하십시오.

CPVC의 용융 점도는 표준 PVC-U보다 훨씬 높으며, 내부 윤활제와 외부 윤활제의 비율에 대한 민감도가 기하급수적으로 큽니다. 따라서 윤활 불균형은 파이프 취성 파손의 주요 원인입니다. 내부 윤활이 불충분하면 분자 사슬 마찰을 효과적으로 줄이지 못해 용융 유동성이 저하되고 가소화가 불균일해집니다. 반대로 외부 윤활이 부족하면 재료가 배럴 내부에서 과도한 전단력과 열에 의한 열화에 노출됩니다. 두 경우 모두 파이프 취성 파손으로 이어져 낙하 충격 시험에서 제품이 불합격하게 됩니다.

용융 점도를 낮추고 가소화 균일성을 향상시키기 위해 내부 윤활을 최적화하고, 가소화를 지연시키고 전단열을 제어하기 위해 충분한 외부 윤활을 결합함으로써, 이 공정은 파이프가 금형에서 나올 때 완벽한 융합 상태를 보장하여 조밀하고 균일한 내부 구조를 만들어냅니다.

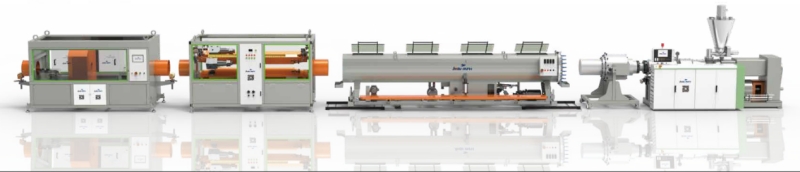

"효율성 증대 및 비용 절감"은 플라스틱 파이프 제조업체의 핵심 운영 목표였습니다. JWELL의 고속 PVC 파이프 압출 장비 탁월한 성능을 제공하며 업계에 매우 효율적이고 신뢰할 수 있는 솔루션을 제공합니다. 이러한 특징은 MFH-F160 PVC 파이프 생산 라인의 핵심적인 장점입니다. 높은 생산량, 안정성 및 자동화 기능을 결합하여 대규모 제조 요구 사항을 충족하고 기업이 효율성과 비용 간의 최적의 균형을 유지할 수 있도록 지원합니다.

기술 사양

호환 파이프 직경: Ø75–Ø160 mm

생산 능력: 시간당 1,500kg

주요 장점: 고속 안정성, 정밀한 온도 제어 및 자동 통합.

고효율 가소화, 안정적인 압출

활용 병렬 트윈 스크류 압출기 36 L/D 비율과 분할형 역회전 스크류 요소 설계를 특징으로 하는 이 시스템은 재료 조건에 맞춘 가변 피치 구성을 사용하여 혼합 균일성과 가소화를 향상시킵니다. 또한 고효율 통풍 구조와 결합하여 용융 온도 안정성을 보장함으로써 일관되고 높은 생산량을 위한 기반을 마련합니다.

상류 압출 보조 장비에는 고속 혼합 장치와 인라인 중량 감소 공급 장치가 포함됩니다. 고속 혼합 장치는 재료의 신속한 혼합 및 건조를 가능하게 하며, 냉각 및 교반 단계는 재료 응집을 효과적으로 방지하여 안정적인 공급을 보장합니다. 인라인 중량 감소 공급 장치는 선형 중량 제어 기능을 갖추고 있으며, 서지 방지 및 브리징 방지 설계를 통해 정밀한 인라인 재료 배합을 구현하여 생산 효율과 제품 일관성을 크게 향상시킵니다.

급속 성형 및 냉각 시스템

압출 다이는 검증된 스파이더형 구조를 채택하고 있으며, 유로를 최적화하여 용융물이 균일하게 분포되도록 함으로써 파이프 성형 정밀도와 표면 마감을 향상시킵니다. 이 시스템은 진공 냉각과 수환식 수막 냉각 방식을 결합하여 고정밀 여과 및 자동 수위/온도 제어 기능을 통해 신속하고 균일한 냉각을 구현하고 파이프의 치수 안정성을 보장합니다.

지능형 인출 및 절단 시스템

서보 연동 제어 기술을 활용한 이 시스템은 인양과 절단 간의 정밀한 동기화를 구현하며, 다양한 파이프 직경에 대한 생산 요구 사항을 충족하기 위해 인양 속도 비율을 폭넓고 유연하게 조정할 수 있습니다. 절단 장치는 칩 발생 없는 절단과 먼지 발생 없는 모따기를 결합한 통합 설계를 특징으로 하며, 고속 작동 중에도 절단 정밀도를 보장하고 수동 개입을 최소화하여 전체 생산 라인의 자동화 수준과 운영 안정성을 종합적으로 향상시킵니다.
