대구경 HDPE 파이프 압출 성형 가공 기술의 새로운 발전

최근 몇 년 동안 국내 PE 산업의 견실한 발전과 대규모 확장에 힘입어 PE 파이프는 무공해, 긴 수명, 우수한 물리적 특성, 뛰어난 내식성 및 내노화성, 내한성, 내마모성, 높은 충격 강도 등의 고유한 장점을 활용하여 도시 상수도 및 하수도 분야의 대구경 배관에 선호되는 소재로 자리 잡았습니다. 이러한 성공은 경량성, 손쉬운 설치, 우수한 접합 방식, 탁월한 유동 특성, 그리고 비용 효율성에 기인하며, 향후 성장 전망 또한 매우 밝습니다. 현재 PE 파이프 시장은 주로 HDPE 제품이 주도하고 있으며, 이 범주에는 상수도 및 하수도용 솔리드월 파이프, 단벽 및 이중벽 골관, 철근 골관, 가스관, 광물 슬러리, 모래 및 미사 이송용 파이프, 농업용 점적 관개 튜브, 그리고 다양한 복합재, 개량재, 가교 파이프 시스템이 포함됩니다.

PE 파이프 원료 분류

무엇보다도 HDPE 소재 선택이 매우 중요합니다. HDPE는 등급별로 성능 특성이 다르므로 실제 생산 요구 사항에 따라 선별해야 합니다. 예를 들어, 대구경 PE 파이프를 제조할 때는 PE100 등급의 HDPE가 선호됩니다. 이 소재는 압력, 충격 및 부식에 대한 저항성이 뛰어나며, 대구경 파이프에 필수적인 엄격한 강도 요구 사항을 충족합니다.

하지만 두꺼운 벽관을 생산할 때는 "처짐 방지" 특성을 지닌 등급을 선택하는 것이 좋습니다. 두꺼운 벽관 제조 과정에서는 재료의 두께가 상당하기 때문에 "용융 처짐" 현상이 발생하기 쉽습니다. 처짐 방지 기능을 갖춘 HDPE 소재는 고온에서도 뛰어난 안정성을 유지하여 완제품 파이프의 품질과 구조적 안정성을 보장합니다.

위에서 언급한 두 가지 시나리오 외에도 고려해야 할 몇 가지 요소가 더 있습니다. 예를 들어, 장기간 옥외 환경에 노출될 배관은 내후성이 뛰어난 HDPE 등급으로 제작해야 하며, 반대로 부식성 유체를 이송하도록 설계된 배관은 내식성이 탁월한 HDPE 등급이 필요합니다.

따라서 HDPE 소재를 선택할 때는 특정 생산 요구 사항에 따라 가장 적합한 등급을 파악하는 것이 필수적이며, 이를 통해 제조된 파이프가 다양한 복잡한 환경에서의 작동 요구 사항을 충족할 수 있도록 해야 합니다. 또한 생산 과정 자체에서도 가공 기술과 품질 관리 조치에 세심한 주의를 기울여 완성된 파이프가 안정적이고 신뢰할 수 있는 성능을 발휘하도록 보장해야 합니다.

특정 압출 공정 요구 사항을 충족하기 위해 압출기는 스크류 설계, 용융 온도 제어, 파이프 금형 설계, 진공 제어, 견인 속도 비율 제어 및 자동 절단 메커니즘과 같은 측면을 포함하는 상응하는 기능을 갖추어야 합니다.

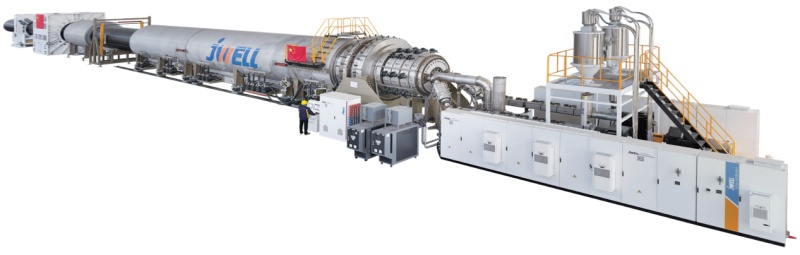

JWELL 대구경 파이프 압출 라인

압출기 부분

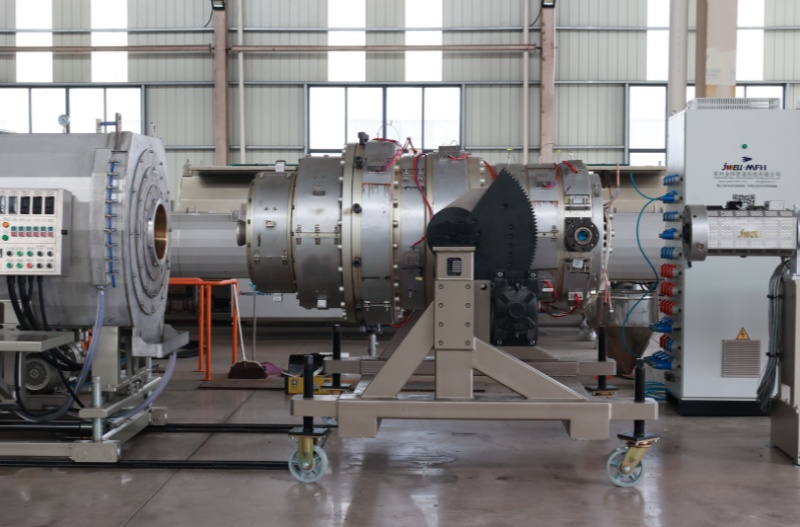

대구경 HDPE 파이프 생산을 위해 JWELL Machinery는 길이 대 직경(L/D) 비율이 40인 자체 개발 메인 압출기 시리즈와 나선형 공급 부싱을 사용합니다. 이러한 구성은 높은 생산량을 보장하는 동시에 최적의 재료 가소화 및 낮은 용융 온도를 유지합니다. 외경(OD)이 800mm 이상이고 벽 두께가 SDR 11 이상인 파이프 사양의 경우, 압출기에는 후면 장착형 용융 냉각기가 장착됩니다. 이 장치는 재료가 다이에 들어가기 전에 용융 온도를 낮춰 "용융 처짐"을 최소화하는 동시에 진공 냉각 탱크의 길이를 줄일 수 있도록 합니다. 궁극적으로 이는 파이프 벽 두께의 탁월한 균일성을 보장합니다.

금형 설계

단층 또는 다층 다이는 나선형 구조를 특징으로 하며, 다중 나선형 유동 분배기 설계와 공기 및 오일 냉각 메커니즘을 통합하여 다이 내 재료 체류 시간을 최소화하고 용융 온도를 더욱 안정화합니다.

진공 제어

배관 생산의 진공 냉각 및 성형 단계에서 완전 자동화된 음압 폐쇄 루프 제어 시스템을 구현하여 신속한 배관 성형과 빠른 동적 응답을 보장합니다. 또한, 이 시스템은 진공 누출을 실시간으로 감지하고 자동으로 보정하여 진공 성형 공정의 안정성을 향상시킵니다. 나아가, 진공 펌프의 회전 속도를 자동으로 조절함으로써 진공 탱크 내부의 소음을 크게 줄일 뿐만 아니라 50% 이상의 에너지 절감 효과를 달성합니다.

안정적인 견인력

이 시스템은 단일 구동 장치가 여러 개의 영구 자석 동기 서보 모터를 동시에 구동하는 "일대다" 동기 제어 방식을 채택하여 저주파수에서 안정적인 토크 출력을 제공하는 장점이 있습니다. 또한, 넓은 속도 조절 범위로 생산 공정을 더욱 원활하게 하고 제품 낭비를 최소화합니다. 견인 트랙의 경우, 자체 확장형 윤곽 추종 메커니즘을 사용하여 체인과 가이드 레일 사이의 밀착성을 정밀하게 유지함으로써 견인 속도의 정확성을 보장합니다.

자동 절단

이 제품은 최대 160mm 두께까지 절단 가능한 완전 자동화된 무진 절단 메커니즘을 갖추고 있습니다. 또한 "원터치 자동 직경 조절" 기능을 탑재하여 초후판 파이프의 무진 절단을 매우 간편하고 직관적으로 수행할 수 있으며, 다양한 규격의 파이프를 신속하게 절단할 수 있습니다.

전반적으로 적절한 재료와 장비를 선택하고, 생산 공정을 최적화하며, 자동화 및 품질 관리 수준을 향상시키면 대구경 HDPE 파이프의 생산 품질과 효율성을 효과적으로 향상시킬 수 있습니다.
