다층 HDPE 솔리드 월 파이프 공압출 라인

1. 다층 공압출 기술 혁신

5층 이상의 모듈형 공압출 설계를 채택하여 HDPE 내층과 외층을 독립적인 온도 제어 시스템을 통해 정밀하게 적층하여 파이프 벽 두께의 균일성과 층간 융합 강도를 보장합니다. 이 기술은 고밀도 폴리에틸렌(HDPE) 및 내열성 변성 PE와 같은 복합 소재에 적용 가능하며, 음용수 수송 및 산업용 부식 방지 파이프라인과 같은 환경에서 파이프의 침투 방지 및 응력 균열 저항성에 대한 엄격한 요건을 충족합니다.

2. 지능형 생산 시스템 통합

폐루프 온라인 벽 두께 모니터와 레이저 외경 제어 시스템을 탑재하여 압출 파라미터를 실시간으로 동적으로 조정할 수 있으며, 완제품 공차 정확도는 ±0.3mm에 달합니다. 지멘스 PLC 및 SCADA 데이터 수집 시스템이 통합되어 클라우드 기반 생산 데이터 추적을 구현하고, ISO9001 및 CE 인증 기준을 준수하며, 해외 고객의 공장 검사 비용을 크게 절감합니다.

3. 에너지 절약 및 효율적인 생산능력 설계

22단 믹싱 스크류와 서보 구동식 견인기를 채택하여 기존 장비 대비 에너지 소비량을 800% 절감하고, 단일 라인 생산 용량을 400kg/h(DN30 파이프 규격)까지 확장할 수 있습니다. 모듈형 구조로 신속한 금형 교체가 가능하며, 구경 전환은 XNUMX분 이내에 완료됩니다. 이는 중동, 동남아시아 등 다양한 규격을 요구하는 지역의 소량 주문 고객에 적합합니다.

4. 환경 스트레스 저항력 강화 과정

이중 진공 사이징 박스와 내부 수냉 순환 시스템은 파이프의 내부 결정화 응력을 제거하여 HDPE 파이프 링 강성을 ≥16kN/m²(ISO9969 표준)로 유지하여 지질학적으로 불안정한 지역의 비굴착 매설에 적합하며 아프리카 및 남미 인프라 프로젝트의 파이프라인 변형 저항에 대한 특수 요구 사항을 충족합니다.

5. 대외무역 적응성 최적화

영어/스페인어/아랍어 운영 인터페이스를 제공하고, 380V-480V의 넓은 전압 구성을 지원하며, 컨테이너 적재 최적화 솔루션(40HQ 캐비닛 용량 적재 전체 라인 장비)을 갖추고 있습니다. 또한, 터키, 베트남 등지에 현지 서비스 센터를 구축하여 48시간 긴급 예비 부품 공급을 보장하고 해외 고객의 구매 신뢰도를 강화합니다.

1. 도시 및 건설 엔지니어링 파이프

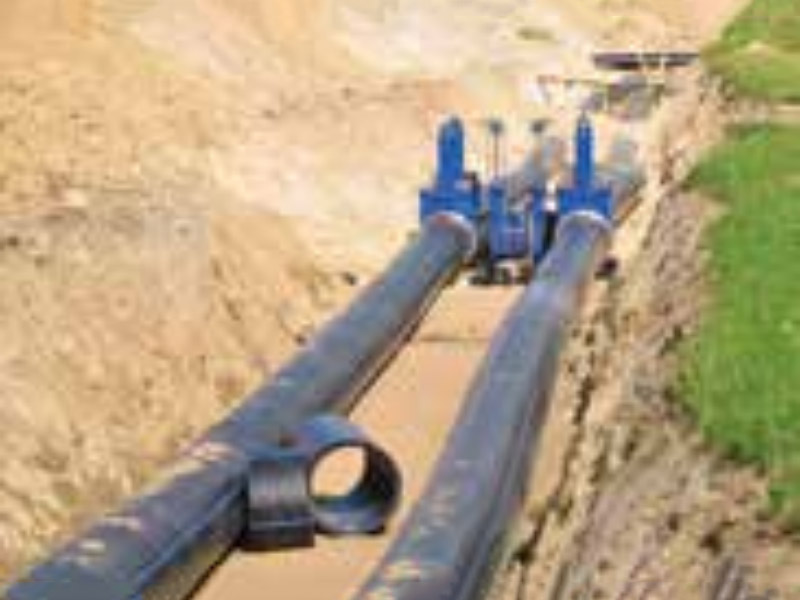

● 도시 상수도망: 보건 기준(GB/T 17219, ISO 4427 등)에 맞춰 음용수를 수송하는 데 사용되며, 특히 비굴착 파이프 잭킹 공사에 적합합니다.

● 배수 및 하수 처리: 산, 알칼리 부식에 강하고, 도시의 강우수 및 하수 배출 시스템에 사용되며 복잡한 지질 조건(지진대 및 습지 등)에 적합합니다.

2. 에너지 수송

● 가스 전송 파이프라인: EN 1555 표준에 따라 다층 공압출 기술을 통해 기밀성이 강화되었으며 중저압 가스 전송 네트워크에 사용됩니다.

● 산업용 유체 수송 : 석유, 화학 매체 등을 수송하며 고온(-40℃~60℃) 및 화학적 부식에 강합니다.

3. 농업 및 수자원 보전 프로젝트

● 고효율 절수 관개: 점적 관개 및 스프링클러 관개 시스템에 사용되며, 자외선 차단(카본블랙 외층 포함), 장시간 야외에 노출되는 농경지 환경에 적합합니다.

● 하천 준설 및 사면 보호 공사: 배수 막힘관이나 침투관으로 토양 염화 지역의 물 분배 문제를 해결합니다.

4. 광업 및 산업 분야

● 슬러리 파이프라인: 광석 입자 마모 및 산성 미네랄수 부식에 강하며 기존 금속 파이프라인을 대체합니다.

● 산업폐가스 배출 : 화학공장, 발전소 등 부식성 가스 배출에 사용되며 다층구조로 침투를 차단합니다.

5. 특수 환경 응용 분야

● 해양공학 : 해수부식성이 우수하여 해저케이블 보호관, 해수담수화 플랜트의 수도관 등에 사용됨.

● 동토지역의 파이프라인 : 동결융기 변형에 적응하는 높은 유연성을 갖춘 설계로 러시아, 캐나다 등 극한의 추위 지역에서 사용됩니다.

● 성능 및 장점: 사용자의 특수 요구에 따라 2층/3층/5층 및 다층 솔리드월 파이프라인을 제공합니다. 여러 대의 압출기를 동기화하고, 여러 미터의 중량 제어 시스템을 선택할 수 있습니다. 메인 PLC에서 중앙 제어를 통해 각 압출기의 정밀하고 정량적인 압출을 달성할 수 있습니다. 다양한 층과 두께 비율로 설계된 다층 나선형 금형은 금형 캐비티 유동 채널의 분포가 적절하여 튜브 층 두께가 균일하고 각 층의 가소화 효과가 더욱 우수합니다.

● 긴 수명: 50년 이상의 설계 수명으로 유지관리 비용이 절감됩니다.

● 환경 친화적이고 재활용 가능: HDPE 소재는 100% 재활용 가능하며 유럽 및 미국 환경 규정(REACH 등)을 준수합니다.

● 간편한 설치: 핫멜트 접합 기술은 조인트 누출 위험을 줄이고 시공 효율성을 30% 향상시킵니다.

적용 기준

● 국제인증 : ISO 4427(상수도), EN 12201(가스), ASTM F714(압력 파이프라인).

● 지역별 표준 : 중동 SASO, 미국 NSF, EU CE 인증 등 다수 국가의 시장 진출 요건을 충족합니다.

● 다층 공압출 공정(예: 3~5층 구조)을 통해 자외선 차단, 침투 차단 또는 압력 저항성을 향상시켜 다양한 지역(예: 중동의 고온 환경, 동남아시아의 우기)의 엔지니어링 요구 사항을 충족할 수 있습니다.
