PC 골판지 웨이브 루핑 압출기

PC 웨이브 시트 생산 라인

PC 웨이브 시트 생산 라인은 고체 PC 원료(일반적으로 펠릿 또는 분말)를 일련의 연속 공정을 통해 특정 사양, 파형 및 색상의 웨이브 시트로 변환합니다. 전체 라인은 폴리머 압출, 성형, 냉각, 성형, 견인, ​​절단 및 스태킹과 같은 핵심 기술을 통합합니다.

II. 주요 구성 요소 및 기능

표준 PC 파형 시트 생산 라인은 일반적으로 다음과 같은 핵심 시스템으로 구성됩니다.

로딩 시스템

● 기능: PC 1차 재료, 재활용 재료(재사용 가능한 경우), 필요한 컬러 마스터배치를 보관함에서 압출 기계 호퍼로 자동으로 운반합니다.

● 구성품: 일반적으로 진공 로더, 건조기/제습기(PC 소재는 습기에 매우 민감하므로 사전 건조가 필요함), 호퍼 등이 포함됩니다.

● 주요 특징: 정확한 재료 비율, 균일한 혼합, 철저한 건조를 보장합니다.

압출 기계 시스템

● 기능: 생산 라인의 "핵심"입니다. 고체 PC 소재를 전기 가열 및 나사 전단을 통해 용융하여 균일하고 고온 점성 용융물로 가소화합니다.

● 구성 요소: 주로 배럴, 나사(일반적으로 PC 특성에 맞게 설계된 단일 나사), 가열/냉각 시스템, 구동 모터 등으로 구성됩니다.

● 주요 사항: 정확한 온도 제어(구역별 온도 제어)와 스크류 설계는 용융 품질과 생산 효율성에 매우 중요합니다.

T-다이

● 기능: 압출기에서 용융된 PC 소재를 받아 시트의 초기 형상과 파형 구조를 형성합니다. 다이 설계는 최종 제품의 파형(예: 대파형, 중파형, 소파형, 사다리꼴 파형 등)을 직접 결정합니다.

● 유형: 옷걸이 다이는 일반적으로 용융물이 전체 폭에 걸쳐 균일하게 분포되도록 하는 데 사용됩니다.

● 주요 포인트: 정밀한 유동 채널 설계, 조절 가능한 다이 립 갭, 매우 높은 표면 마감을 제공하는 고급 합금강 소재.

성형 및 냉각 시스템(Shaping Table)

● 기능: 최종 파형이 형성되는 핵심 단계입니다. 다이에서 나온 부드러운 시트 블랭크는 일련의 정밀 금속 롤러로 구성된 성형 기계로 즉시 들어갑니다.

● 공정: 롤러는 진공 흡착과 냉각수 순환을 사용하여 시트 블랭크를 정밀하게 성형하고 급속 냉각하여 선명한 파형과 치수 안정성을 보장합니다.

● 주요 사항: 롤러 프로파일의 정밀성, 냉각 효율, 진공 흡착의 균일성은 웨이브 시트의 품질을 결정합니다.

견인 장치

● 기능: 성형기에서 성형된 파형 시트를 균일하게 끌어내어 후속 장치로 전달하는 데 안정적이고 일정한 인장력을 제공합니다. 시트의 연속 생산 및 선형성을 보장합니다.

● 구성 요소: 일반적으로 상단 및 하단 고무 롤러 또는 동기 벨트로 구성되며 압출 속도와 동기화된 무단계 속도 조절이 가능합니다.

절단기

● 기능: 연속적으로 생산되는 파형 시트를 미리 설정된 길이로 자동 절단합니다.

● 유형: 일반적으로 이동식 원형 톱 또는 유성 톱을 사용합니다. 톱날은 절단 중에 시트와 동기적으로 이동하고 절단 완료 후 원래 위치로 복귀하므로 연속 생산을 중단하지 않고 원활한 절단을 보장합니다.

스태킹/수신 시스템

● 기능 : 절단된 완성된 시트를 자동으로 수신하여 포장을 위해 깔끔하게 쌓아줍니다.

● 방식: 공압 흡입 컵 방식, 벨트 컨베이어 방식 또는 로봇 방식을 사용하여 수동 작업을 줄이고 시트 표면 긁힘을 방지할 수 있습니다.

제어 시스템

● 기능: 전체 생산 라인의 "두뇌"입니다. 일반적으로 PLC(프로그래밍 가능 논리 제어기)와 터치스크린 HMI(인간-기계 인터페이스)를 사용하여 모든 모터, 온도 조절기, 진공 펌프, 절단기 등을 중앙에서 제어합니다.

● 장점: 완전 자동화된 생산이 가능하고, 공정 매개변수(온도, 속도, 진공 수준 등)를 정밀하게 제어하고, 일관된 제품 품질을 보장하며, 기록 및 디버깅을 용이하게 합니다.

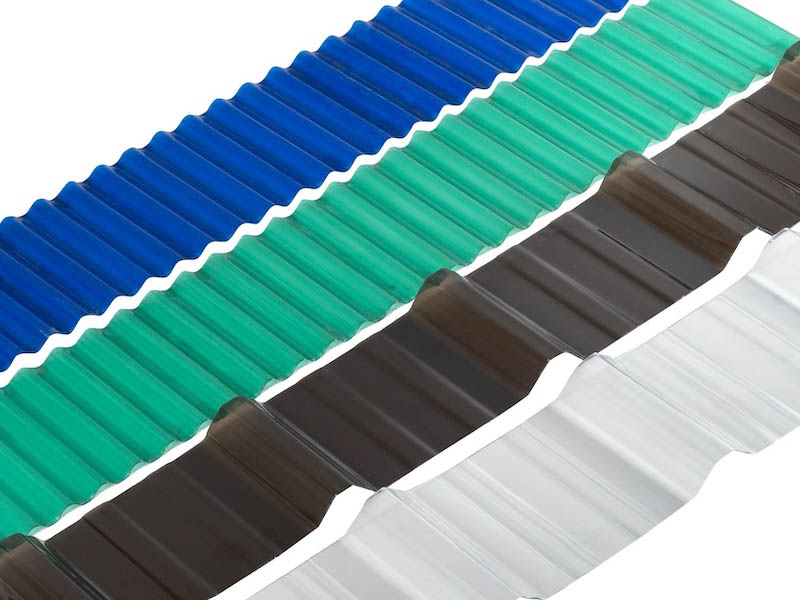

골판지 폴리카보네이트 시트는 내구성 있는 웨이브 패턴을 특징으로 하는 고성능의 유연한 열가소성 소재입니다. 채광창, 산업용 및 건축용 지붕, 건물 외벽, 상업용 온실, 그리고 DIY 실외 프로젝트에 이상적인 선택입니다.

유리나 아크릴에 비해 골판지 폴리카보네이트는 탁월한 장점을 제공합니다. 유리보다 200배 더 강하고, 최대 85%의 빛 투과율을 제공하며, 무게는 50% 가벼워 취급이 매우 용이합니다. 황변 지수가 매우 낮아 10년에서 20년 동안 깨지거나 변색되지 않고 투명도와 강도를 유지합니다.

골판지 폴리카보네이트 시트의 자외선 차단 코팅은 유해한 자외선을 최대 99%까지 차단합니다. 또한, 이 지붕 시스템은 누수 방지 설계가 적용되었으며, 가벼운 무게와 높은 강성 덕분에 특수 공구 없이도 쉽게 설치할 수 있습니다.

생산 공정 흐름

원료 준비(건조, 배합) → 진공 로딩 → 압출기 용융 및 가소화 → 다이 성형 → 진공 성형 및 냉각 → 견인 → 고정 길이 절단 → 자동 적재 → 검사 및 포장
